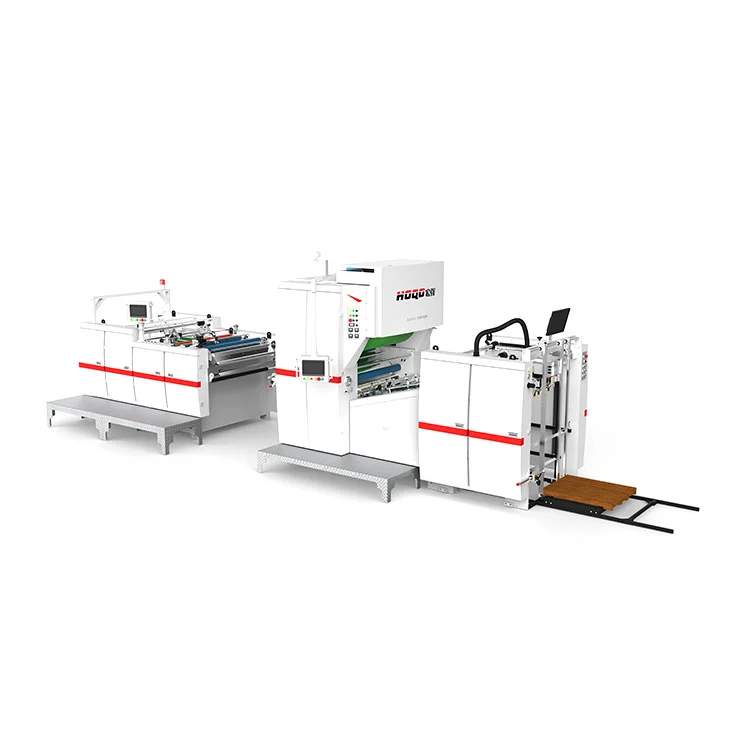

Automatisk lamineringsmaskin för vertikal skivkniv

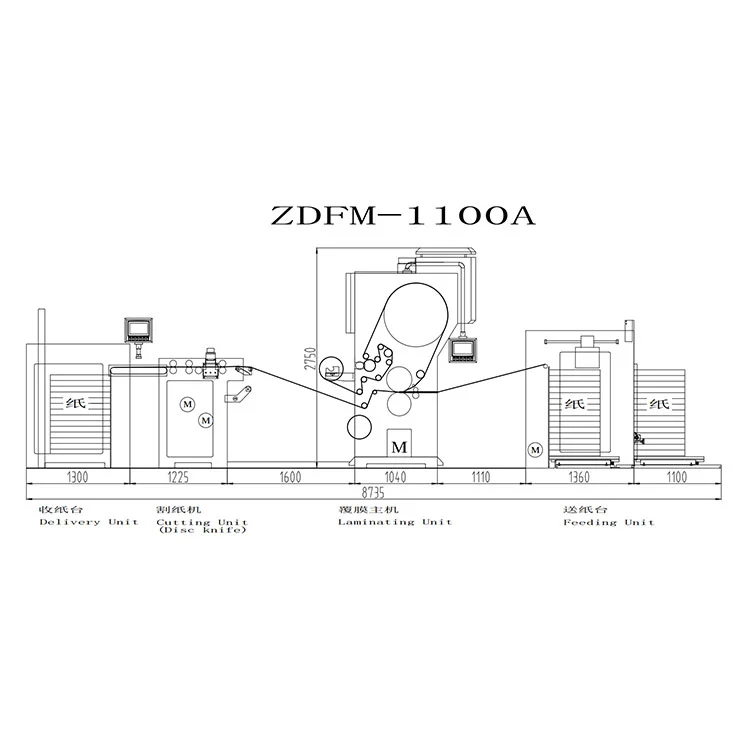

Matning, limning, laminering, skärning och stapling sammanförs i en tryckknappsstyrd sekvens på den automatiska lamineringsmaskinen för vertikal skivkniv (ZDFM‑A). Med dubbla servodrivningar och ett urval av beläggnings- eller förbeläggningslägen, arbetar maskinen inom ett hastighetsområde på 20–100 m/min. Dess fyra funktionella sektioner - mata, laminera, skära och leverera - är arrangerade för att flytta papper från ingång till färdig stapling. Utrustningen är kompatibel med BOPP och andra standardfilmtyper, och dess övergripande design kan erbjuda ett balanserat tillvägagångssätt för konsekvent laminering. Denna modell är tillgänglig från Hongqiang som en del av dess sortiment av lamineringsmaskiner.

Produktparameter (specifikation)

Funktion och egenskaper:

1. Överensstämmelse med nationella standarder

Konstruerad mekanisk konfiguration med säkerhetssystem certifierade enligt Kinas högteknologiska industristandarder.

2. Orubblig stabilitet

Högstyv gjutjärnsram ger en lågresonansplattform för kontinuerliga tunga belastningar, klassad för en livslängd som överstiger 20 år.

3. Precisionsmatning av papper

Precisionsmatare med servokontroll levererar trassäker mediatransport via adaptiv självjustering.

4. Smart Alignment Technology

Servopositionerad inriktning ger ±1,5 mm registreringstillförlitlighet för konsekvent kantfinishing.

5. Värmekärna – 3-zons segmenterad elektromagnetisk rulle

• Snabb uppvärmning: når 100°C på ungefär 5 minuter – betydligt bättre än traditionella valsprestanda.

• Termisk konsistens: upprätthåller jämn limapplicering för att förbättra lamineringsytans kvalitet vid höga hastigheter.

• Power-Smart Operation: för bredder ≤720 mm körs endast zon 2, vilket minskar strömförbrukningen med cirka 33 %.

• Slitageminskning: fokuserade uppvärmningsmönster hjälper till att bevara gummivalsens integritet och minska servicefrekvensen.

6. Intelligenta driftlägen

ZDFM-A: Helautomatiskt arbetsflöde som täcker matning, limning, laminering, tryckpumpning och avlastning, skärning och stapling.

ZDFM-S: Assisterad parameterinställning – ange arkstorlekar på HMI, och de 14 servoenheterna självjusterar på cirka 1 minut.

7. Produktivitet med noll nedetid

Den kontinuerliga plåtbytemekanismen minskar stilleståndstiden och kan avsevärt höja genomströmningen.

8. Processkontroll i realtid

Integrerad backkamera och IoT-anslutning möjliggör fjärrdiagnostik när som helst.

9. Kärnkomponenter från världsledare

Elsystem: Schneider Electric (FR), Omron (JP).

Skivknivsenhet (standard)

1.Skivknivenär utrustad med4 blad, som kan klippa filmen vidproduktled  positionavrotera skivknivsanordningen.

2.Horisontell skärningkan bättre klippa filmen utanskadar pappersytan,  kontrolleras av enseparat frekvensomformare, ochhastighet kan väljas fritt att klara av olika situationer.

Sliphjulsskäranordning (standard)

1.Densliphjulsskärareslipar effektivtytan av filmen i knätutan att skada det tryckta lagret. Den samarbetar med studsrullar‌, vilket möjliggörrsnabb separation av materialet. ‌Särskilt lämpad för bearbetning av tryckkänsligt lim (PSA).

2.Denstudsrullarantar enegenutvecklad pappersdragmekanism, som använderhastighetsskillnadtillsnabbt brytafilmen och separera papperet. Det uppnår produktingen stjärtfilm och ingen rullfilm.

FAQ

F1: Vilka är de två lamineringslägena och hur väljer jag mellan dem?

A1: Maskinen stöder beläggningsläge (vattenbaserat lim applicerat och torkat) och förbeläggningsläge (förlimmad film, endast värme). Ditt val beror på filmtillgänglighet och slutlig materialkostnad – den automatiska lamineringsmaskinen för vertikal skivkniv hanterar båda flexibelt.

F2: Vad är skillnaden mellan A-modellen och S-modellen?

A2: A-modellen erbjuder automatisering med en knapptryckning för matning, limning, pressning, skärning och stapling. S-modellen använder HMI-inmatningsarkstorlek för att automatiskt kalibrera materialmatningsplatsen på under 1 minut. Den automatiska lamineringsmaskinen för vertikal skivkniv ger båda alternativen för att passa olika kompetensnivåer.

F3: Hur sparar den elektromagnetiska värmevalsen med 3 zoner energi?

A3: För ark ≤720 mm aktiveras endast mittzonen, medan de två sidozonerna stängs av. Detta kan minska energiförbrukningen med upp till 60 % jämfört med fullzonsuppvärmning, utan att kompromissa med lamineringskvaliteten.

F4: Hur förbättrar det non-stop plåtbytesystemet produktiviteten?

A4: Staplingssystemet med dubbla fack växlar automatiskt när huvudfacket är fullt, vilket möjliggör kontinuerlig drift utan maskinstopp. Detta hjälper till att bibehålla genomströmningen under långa körningar.

F5: Varför är stordatorn i gjutjärn bra för långvarig användning?

A5: Gjutjärnsstrukturen minimerar vibrationer och bibehåller stabilitet med hög hastighet även under tung belastning. Den automatiska lamineringsmaskinen för vertikal skivkniv en hållbar investering.
