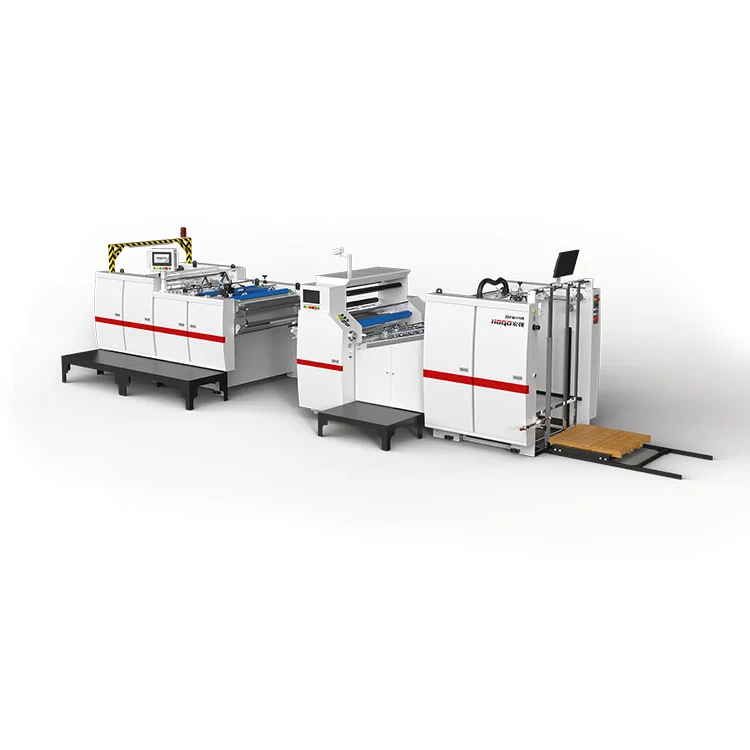

Termisk film förbeläggning av lamineringsmaskin

I strävan efter produktionseffektivitet och miljöstandarder idag har den traditionella beläggningsprocessen som limmar, torkningslänk blivit en flaskhals. Hongqiang som innovatör av Kinas filmteknologi, lanserade en högkvalitativ ZDFM-E Thermal Film Pre-coating lamineringsmaskin designad speciellt för användning av förbelagd (limfri) film och optimerad design. Den överger komplexa lim- och torksystem och kan endast beläggas med exakt värme och tryck. Detta gör dess struktur enklare, lägre energiförbrukning (total effekt är endast 30KW), mer stabil hastighet (20-100 m/min), lämplig för heta och heta tryck, snabba produktionsscenarier.

Skicka förfrågan

Produktbeskrivning

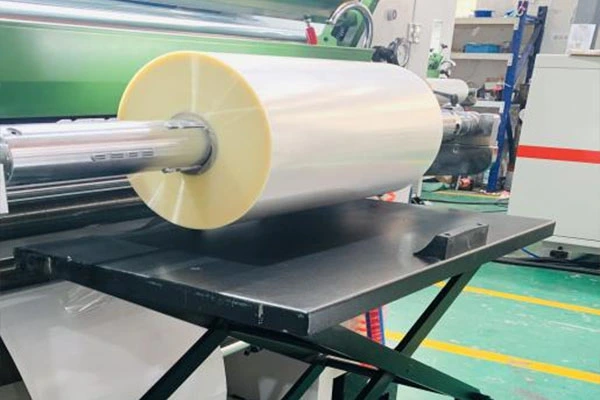

ZDFM-E förbeläggningslamineringsmaskin för termisk film från Hongqiang är designad för användning med förbelagda (limfria) filmer, vilket eliminerar behovet av separata limnings- och torkenheter. Denna förenklade design minskar den totala strömförbrukningen till cirka 30 kW och stöder driftshastigheter från 20 till 100 m/min, vilket gör den lämplig för snabba termiska lamineringsapplikationer. Maskinen har patenterad elektromagnetisk uppvärmningsteknik, som når driftstemperatur på cirka fem minuter och rapporteras förbruka cirka 33 % mindre energi än vissa konventionella system, tillsammans med en ram i gjutjärn för strukturell stabilitet. En strömlinjeformad konfiguration kan bidra till lägre anskaffningskostnader, minskade underhållskrav och stabil drift, medan tillvalsfunktioner som hydrauliska filmbilar ger bekvämlighet. För verksamheter som fokuserar på bearbetning av förbelagd film erbjuder denna utrustning en balanserad strategi för effektivitet och kostnadseffektivitet.

Produktparameter (specifikation)

Modellnamn	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Max. pappersarkstorlek (B*L)	800mm*820mm	1080*880mm	1080mm*1250mm	1200mm*1450mm	1300mm*1650mm
Min. Pappersarkstorlek (W*L)	220mm*230mm	350*280 mm	350mm*280mm	350mm*280mm	350mm*280mm
Lamineringshastighet	15-90m/min (servostyrd)	20-100m/min (servostyrd)	20-100m/min (servostyrd)	20-100m/min (servostyrd)	20-100m/min (servostyrd)
Papperstjocklek	100-550 g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡
Produktionskraft	15KW	15KW	15KW	15KW	15KW
Total kraft	35KW	35KW	35KW	35KW	35KW
Lufttillförsel	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa
Strömförsörjning	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W
Övergripande mått (LBH)	7570mm1850mm2000mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Vikt	≈4500 kg	≈5900kg	≈6100kg	≈7500 kg	≈8200 kg
Överlappningsprecision	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Vattenbasfilmtjocklek (vanlig)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Förbeläggning av limfilmstjocklek (vanligt)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Non-Stop Matningshöjd	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Samlarpappershöjd (inkl. pall)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Behållare	40 HQ	40 HQ	40 HQ	40 HQ	40 HQ
HS-kod	8439300000	8439300000	8439300000	8439300000	8439300000
Materialkompatibilitet	OPP, BOPP filmer; papperssubstrat; styva förpackningsmaterial	OPP, BOPP filmer; papperssubstrat; styva förpackningsmaterial	OPP, BOPP filmer; papperssubstrat; styva förpackningsmaterial	OPP, BOPP filmer; papperssubstrat; styva förpackningsmaterial	OPP, BOPP filmer; papperssubstrat; styva förpackningsmaterial

Funktion och funktioner:

1. Överensstämmelse med nationella standarder

Heltäckande mekanisk design med säkerhetsprotokoll och komponenter certifierade enligt Kinas högteknologiska industristandarder.

2. Orubblig stabilitet

Gjutjärnsstativ säkerställer vibrationsfri, ultrastabil drift även under tunga cykler, mer än 20 års livslängd.

3. Precisionsmatning av papper

Servostyrt matningssystem garanterar smidig papperstransport utan pappersstopp med automatisk justering.

4. Smart Alignment Technology

Servodriven pappersinriktningsmekanism uppnår ±1,5 mm positioneringsnoggrannhet för felfri kantmatchning.

5. Banbrytande värmesystem (3-zons segmenterad elektromagnetisk värmevals)

Omedelbar uppvärmning (når 100°C på 5 minuter — 6×snabbare än konventionella rullar.)
Precision med hög konstant temperatur (upprätthåller limets enhetlighet för att förbättra yteffekten av laminering även vid höga hastigheter.)
Energisparande (aktiverar den andra zonen för små format≤720 mm, vilket minskar energianvändningen med 33 %).
Längre livslängd （Riktad uppvärmning minskar slitaget på gummirullarna, vilket minskar underhållskostnaderna.）

6. Intelligenta driftlägen

ZDFM-E: One-touch full automation (Automatisk matning, limapplicering, tryckpumpning och avlastning, skärning och stapling).

ZDFM-S: Intelligent assisterad kalibrering (Genom att mata in arkstorlekar via HMI justerar de 11 servoenheterna automatiskt sina positioner inom 1 minut).

7. Produktivitet med noll nedetid

Kontinuerligt plåtbytessystem eliminerar stillestånd, vilket ökar produktionen med 100 %.

8. Processkontroll i realtid

Inbyggd övervakning bakifrån med IoT-anslutning för 24/7 fjärrdiagnostik.

9. Kärnkomponenter från världsledare

Elsystem: Schneider Electric (FR), Omron (JP).

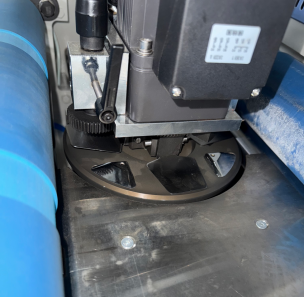

Skivknivsenhet (standard)

1.Skivknivenär utrustad med4 blad, som kan klippa filmen vidprodukt gemensam positionavrotera skivknivsanordningen.

2.Horisontell skärningkan bättre klippa filmen utanskadar pappersytan, kontrolleras av enseparat frekvensomformare, ochhastighet kan väljas frittatt klara av olika situationer.

Sliphjulsskäranordning (standard)

1.Sliphjulsskärarenslipar effektivtytan av filmen i knätutan att skada det tryckta lagret. Den samarbetar med studsrullar‌, vilket möjliggörsnabb separation av materialet. Särskilt lämpad förbearbetning av tryckkänsligt lim (PSA) .

2.Studsrullarnaantar enegenutvecklad pappersdragmekanism, som använderhastighetsskillnadtillsnabbt brytafilmen ochseparera papperet. Det uppnår produktingen stjärtfilm och ingen rullfilm.
